空调、新风系统在洁净厂房中的应用

放大字体  缩小字体 发布日期:2016-04-05   来源:爱暖通   浏览次数:549

      随着工业社会的发展,洁净空调应用于社会广泛领域,包括电子工业,航空工业,制药工业,医疗,纺织工业等等,而新风在洁净空调中扮演着重要角色。在电子洁净厂房中,洁净等级基本涵盖了30万级到100级,甚至更高,因而要求空调送风换气次数从几十次到几百次不等,是一个能耗很高的行业。通过近几年具体设计中发现,新风集中预处理在节能、控制、管理等方面上具有许多优势。本文将简要阐述电子洁净厂房中新风量的计算,新风集中预处理优势及其空气热湿处理和控制方案。

    1、新风量计算:

    1.1 在洁净空调中,新风对于生产安全,产品质量起着举足轻重的作用。由于新陈代谢的需要,人体需要不断吸入氧气,呼出二氧化碳,如果在没有新风的环境中工作会有缺氧的现象如:头晕、恶心、烦燥、工作交率低等。所以空调净化系统中满足人员卫生要求的新风量一般为不小于40m3/(h*人)。

    1.2 洁净空间一般都伴有工艺需求的排风,为了平衡这部分排至室外的空气量,净化系统需要补偿相应的新风量。

    1.3 为防止室外或相邻的其他用途房间的空气渗入空调净化车间,干扰其洁净度或温、湿度,这类应维持正压的空气量将由新风来补充,这部分新风量计算主要有缝隙法及换气次数痒,这里不做具体介绍。

    1.4 满足相当于总风量一定比例的新风量,根据经验,考虑到洁净空调系统中空调机组和送风管道内正压较高,沿程将有可能有较大的漏损,为了安全起见,特别是在医药等行业,新风量的比例应满足非单向流洁净室总风量的10%~30%,单向流洁净室总风量的2%~4%。这时候如果洁净室人员少,工艺排风少,正压也足够,按比例计算的新风量大于系统的需求时,就应该増加洁净空调的排风量来作为应对措施。

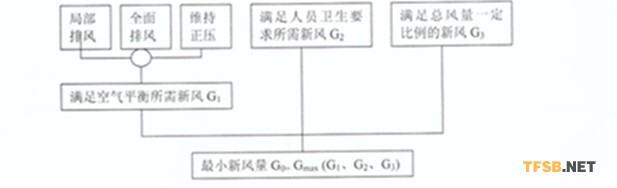

    1.5 以下用一个图表来表示洁净空调系统中新风量的确定:
干货:空调、新风系统在洁净厂房中的应用

    2、新风净化及热湿处理:

    2.1 对于洁净室来说,新风是空调系统中一个主要的污染源;不经过过滤的新风会使表冷器堵死,使表冷器的传热系数下降,而且有害的化学颗粒对表冷器具有腐蚀性,大量的细菌又在其附近繁殖,降低了表冷器及高效空气过滤器的使用寿命。为了保证洁净室的洁净度要求,室外新风必须经过多级过滤后才能送往洁净室。

    2.2 在洁净空调系统中,因为室外新风焓值与室内空气焓值往往差别很大,新风的热湿负荷在净化空调系统中占有很大的比例。如果新风不经热湿处理直接送入洁净房间,是无法满足洁净房间的温湿度要求的。

    2.3 —般情况下,大部分洁净空调系统均设计为经典的一次回风系统,室外新风与室内回风直接混合后再进行过滤及热湿处理,这种空调方式是最常见方式。在电子洁净厂房中,大部分房间的室内产湿量很小,而设备发热量很大,室内空气热湿比无穷大,在焓湿图中为一条竖直的线;因而从投资、管理、节能等方面考虑,建议采用新风集中预处理与循环空调机组相组合的方式(MAU+RCAU)。

    在“MAU+RCAU”系统中,新风集中预处理空气流程为:新风入口→粗效过滤器→中效过滤器→加热器→加湿→表冷器→送风机→送风管→各循环空调机组(RCAU);

    循环空气处理机组空气流程为:新回风混合(新风接自MAU)→表冷器→加热器→送风机→中效过滤器→送风管→高效过滤器送风口→洁净区→百叶回风口→回风管→新回风混合;各功能段的具体布置详见图二,其空气热湿处理过程见图(一)。

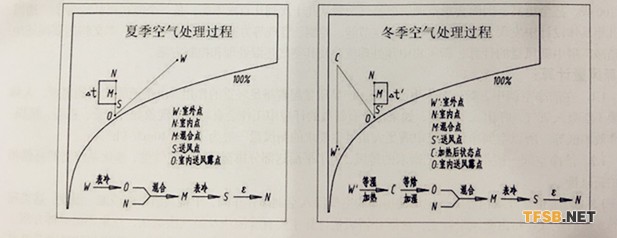

图一:MAU+RCAU空气处理过程
